ばら積み貨物船は世界の商船隊の約 21% を占め、世界貿易の主力として機能していますが、鉄鉱石の輸送には基本的なエンジニアリング上の課題があります。その比重が非常に高いため、穀物、セメント、石炭などの軽量商品と比較して、船舶の構造に極度の局所的な応力がかかります。高密度貨物用に不適切に指定された船舶を配備すると、財務上および安全上の重大なリスクが生じます。運航会社は、構造疲労の加速、船体の壊滅的な破損、港湾の非効率的な所要時間に直面しています。最適な船舶を選択するには、構造補強の厳密な評価、特定の貿易ルートに合わせた正確なトン数、調達を開始する前に造船所の能力を精査する必要があります。このガイドでは、貴社の艦隊運航のための信頼性の高いを確保するために必要な正確なエンジニアリング仕様、容量の制約、および安全性コンプライアンス基準について詳しく説明します 鉄鉱石ばら積み貨物船 。
鉄鉱石の比重は 1 立方メートルあたり 2.4 ～ 3.0 トンです。船体に課せられる構造上の要求を理解するには、この極端な密度を穀物や石炭などの軽量バルク貨物と対比する必要があります。穀物の量は通常、1立方メートルあたり約0.7〜0.8トンです。鉄鉱石を積み込むと、非常に小さな体積の貨物倉に大量の重量が集中します。貨物は、船舶が最大載貨重量トン数に達する前に、利用可能な船倉スペースの一部をかろうじて満たします。
この集中した質量により、船体のガーダーに計り知れないせん断力と縦方向の曲げモーメントが発生します。標準的なワイドホールドバルカーは、軽量貨物をタンクトップ全体に均等に分配するように設計されています。これらの標準的な船倉に高密度の貨物を積み込むと、静的重量によって非常に小さな表面積が圧迫されます。この局所的な応力により、二重底構造に大きな変形が生じます。時間の経過とともに、これらの力により船体の構造的完全性が損なわれ、微小な亀裂や内部底板の座屈が生じ、荒天航行中に最終的には壊滅的な故障が発生します。
| 貨物の種類 | 平均比重 (t/m3) | 積付係数 (m3/t) | 最大 DWT での船倉容積利用率 |
|---|---|---|---|
| 鉄鉱石精鉱 | 2.4～3.0 | 0.33～0.42 | 低い（約30～40％） |
| 石炭 | 0.8～0.9 | 1.11～1.25 | 高 (約 85 ～ 95%) |
| ヘビーグレイン | 0.7～0.8 | 1.25～1.43 | 最大(100%) |
鉄鉱石微粉の可搬水分限界 (TML) と流動水分点 (FMP) を理解する必要があります。 TML は、海上輸送において安全であると考えられる最大水分含有量を表します。鉄鉱石の微粉には、採掘プロセス、洗浄、またはターミナルでの屋外備蓄により多量の水分が含まれることがよくあります。水分含有量が TML を超えると、貨物は航海中に液状化を非常に起こしやすくなります。
不適切な容器設計と高含水量の組み合わせは、致命的なシナリオを生み出します。エンジンの振動と船の自然な回転運動が湿った鉱石をかき混ぜます。間隙水圧が増加し、貨物は固体状態から高密度の粘稠な液体に変化します。この液化した塊は、横揺れ中に船倉の片側に流れますが、船が立ち直ったときに逆流することはありません。船舶は自由表面効果により急速にメタセントリック高さ (GM) を失い、永続的な傾斜と最終的な転覆に直接つながります。
特殊なホールド形状により、このリスクが軽減されます。専用の鉱石運搬船は、貨物を船倉の中央に自然に積み上げる設計が特徴です。この山積みにより、激しい移動中に荷物が移動するのを防ぎます。これは、適切にトリミングされ水平にされていないと貨物が自由に滑ってしまう平底の穀物運搬車とは決定的に異なる点です。
専用の鉱石運搬船は、標準的なばら積み貨物船とは異なる構造の変化を特徴としています。かなり狭い貨物倉を利用します。造船設計者は、急勾配の上部トップサイド タンクと下部ホッパー タンクを組み込むことでこれを実現しました。この形状により船倉の床面積が制限され、高密度の鉱石が広いタンクトップ全体に水平に広がるのではなく、垂直に積み重なることになります。
この特別な設計により、船の重心がわずかに高くなります。重心を高くすることで、よりスムーズなローリングを実現します。広い船倉内で重い鉱石が低すぎると、「船が硬い」現象が発生します。硬い船はメタセントリック高さが過度に大きく、横揺れから激しく戻ります。この激しい動きは構造部材を損傷し、乗組員の深刻な疲労を引き起こし、ハッチ カバー、断層板、固縛橋の金属疲労を加速させます。
鉱石運搬船には頑丈なタンク上部メッキを指定する必要があります。この船には、2 つの異なる力を吸収するために、厳しく強化された二重底構造が必要です。まず、山盛りになった鉱石の静的重量が航行中常に圧迫されます。標準的なバルカーのタンクトップ強度は 1 平方メートルあたり 10 ～ 15 トンですが、専用の鉱石運搬船では 1 平方メートルあたり 20 ～ 25 トンが必要です。第二に、タンクトップは荷揚げ作業中の重い掴みによる激しい衝撃に耐えなければなりません。海岸ベースのアンローダーは、35 トンの巨大な鋼製グラブを船倉に落としますが、標準的な軟鋼板には簡単に穴が開きます。
造船所は、重要な応力がかかる領域で高張力鋼 (AH36 や DH36 など) を戦略的に使用します。この特殊鋼は、ハッチ コーナー、シアー ストレーキ、縦隔壁などに使用されています。高張力鋼は降伏強度を維持しながら容器全体の軽量化を実現します。ただし、船舶の寿命にわたる疲労亀裂のリスクとこれをバランスさせる必要があります。高張力鋼は軟鋼よりも曲がります。適切な構造設計と重いフレームにより、船体の剛性を損なうことなく長期的な耐久性が保証されます。
代替ホールドローディング (AHL) は、大型鉱石運搬船にとって絶対的な運航上の必要性です。オペレーターは奇数番号の船倉 (1、3、5、7、9 など) に貨物を積み込みますが、偶数番号の船倉 (2、4、6、8) は完全に空のままにします。この荷重パターンにより全体の重心が上がり、荒れた海での船の横揺れ運動が緩和されます。また、端末機器がアクセスする必要があるのは船倉の半分だけであるため、積み込みおよび荷降ろし作業も高速化されます。
船舶はこのパターンを単に選択で実行することはできません。これには、特定の IACS 構造表記法 (通常は BC-A 表記法) が必要です。これは、指定された船倉が空の重量貨物用の船舶を証明します。積載された船倉は、集中した重量とせん断力に耐えるために大幅に強化された横隔壁を備えている必要がありますが、空の船倉は必要な浮力を提供します。適切なクラス表記のない標準的な BC-B または BC-C 船舶に交互ホールド荷重を試みると、せん断力によって船体のガーダーが半分に折れてしまいます。
さまざまなを評価する場合 ばら積み貨物船のタイプ、ケープサイズ船 (100,000 ～ 200,000 DWT) と VLOC (最大 400,000 DWT) が、主要な深海の鉄鉱石航路の主力製品として際立っています。これらの巨大な船は、オーストラリアのピルバラ地域とブラジルのカラハス鉱山とアジアの主要な鉄鋼製造拠点を結ぶ貿易路を支配しています。その巨大なサイズにより、比類のない規模の経済がもたらされ、長距離にわたる鉱石 1 トンあたりの輸送コストが大幅に削減されます。
ただし、これらのスケールメリットと、荷積みターミナルおよび荷揚げターミナルにおける喫水および梁の厳しい制限とのバランスを取る必要があります。ケープサイズの船舶には、最小喫水が 18 メートルを超える深水港が必要です。さらに、これらの巨大な船には完全にギアがありません。船上にはクレーンがありません。彼らは、貨物輸送を大規模な積込み機や連続荷降ろし機などの高度な陸上施設に全面的に依存しています。この依存性により、小型で汎用性の高いばら積み貨物船と比較して、運用の柔軟性が制限されます。
パナマックス、ウルトラマックス、ハンディマックスなどの中型船舶は、二次航路、積み替え作業、喫水制限が厳しい港などで優れた実用性を発揮します。標準的なパナマックス船は石炭や穀物の取引にデフォルトで使用されることが多いですが、重いタンクトップを備えた特別に強化されたユニットは鉄鉱石を安全に取り扱うことができます。

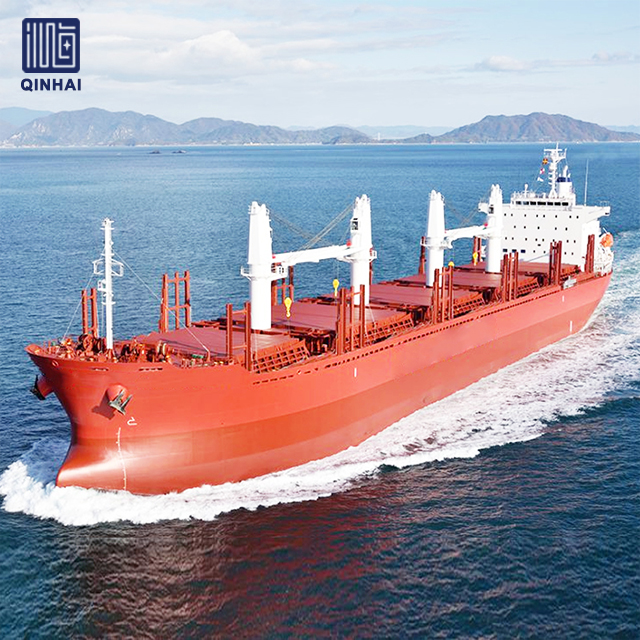

販売用の 35000 DWT ばら積み貨物船 を評価する場合は、特定の評価基準に焦点を当てる必要があります。クレーンの能力を確認して、ギア付き操作とギアレス操作のどちらに依存するかを判断してください。 30 トンのクレーンと電気油圧式グラブを備えたギア付き船舶は、陸上インフラのない未開発の港へのアクセスを提供します。高密度荷重に対する構造の準備が整っているかどうかを確認します。内側の底板がグラブによる損傷に耐えられる十分な厚さを備えていること、および船舶が重量貨物に適切なクラス表記を保持していることを確認してください。
地域の近海輸送および沿岸物流ネットワークには、特殊なニッチな船舶が必要です。 20,000 トンのばら積み貨物船は、 この運用プロファイルに完全に適合します。これらの船舶は、主要な深海のハブから離れた場所にある二次製鉄所に電力を供給します。これらは、制限された沿岸海域を航行し、地方の小さな港に入り、大規模な浚渫作業を必要とせずに有益な鉱石のペイロードを運ぶ機敏性を提供します。
さらに制限された水路の場合、事業者は専用の軽量化船を配備します。 の運航プロファイルに 5000 トンの鉄鉱石ばら積み貨物船 は、通常、川と海の航行が含まれます。これらの船は、深海に停泊しているケープサイズ船から喫水の浅い内陸水路に鉱石を直接移送する軽量化作業を実行します。橋の下の厳しい喫水制限やキール下のクリアランス制限が厳しいため、大型船が運航できない川や運河を航行します。
中国は世界の造船およびばら積み貨物船の生産において、議論の余地のない優位性を維持しています。船舶を調達する場合、 中国の信頼できるばら積み貨物船メーカーと提携することで 、高度な建設技術、自動化されたパネルライン、効率的な配送スケジュールを利用できるようになります。ただし、造船契約を結ぶ前に中国の造船所を評価するための厳格な枠組みが必要です。
まず、IACS クラスの鉱石運搬船のポートフォリオを確認します。高密度貨物船と BC-A クラスの表記に関する経験を検証します。次に、鋼材の切断と溶接の自動化機能を検査します。自動サブマージ アーク溶接は、高いせん断力に耐える船舶にとって重要な、一貫したシームの完全性を保証します。第三に、乾ドックの能力とブロックの組み立て方法を評価して、納期に間に合うかどうかを確認します。最後に、省エネ装置に関する庭の経験について話し合います。プロペラのボス キャップ フィン、Mewis ダクト、および空気潤滑システムを実装することで、船舶が EEDI や CII などの厳しい IMO 環境規制を満たすのに役立ちます。
調達チームは、新造船の委託と既存のトン数の取得との間のトレードオフを検討する必要があります。新築の場合、リードタイムが長くなり、初期資本支出が高くなります。ただし、最新の燃料効率、特定の貿易ルートに合わせた構造の正確なカスタマイズ、最新の環境規制への完全な準拠を提供します。
中古市場では船舶がすぐに入手可能ですが、重大な運航リスクが隠されています。必須の特別調査と状態評価プログラム (CAP) を考慮する必要があります。古い船舶では、長年にわたるグラブの損傷や湿った鉱石による腐食により、貨物倉の鋼材の大規模な更新が必要になることがよくあります。また、現在の海事法に準拠するためにバラスト水処理システム (BWTS) を改修するという複雑なエンジニアリング作業にも直面します。
| 評価要素 | 新築試運転 | 中古取得 |
|---|---|---|
| リードタイム | 造船所の空き状況に応じて 18 ～ 36 か月。 | 取引完了後すぐにご利用いただけます。 |
| メンテナンスの負担 | 最小限。造船所の保証期間の対象となります。 | 高い。鋼材の更新、特別調査、BWTS の改修。 |
| カスタマイズ | 構造クラスとエネルギーデバイスを完全に制御します。 | なし。既存の船舶の仕様に合わせて運用を調整する必要があります。 |
| 環境コンプライアンス | 最新の EEDI フェーズ 3 および CII 標準に準拠して構築されています。 | エンジン出力制限 (EPL) または改造が必要です。 |
高速積載作業では、船体のガーダーに極度のストレスがかかります。主要な輸出ターミナルでは、大規模なコンベア システムを使用して鉄鉱石を 1 時間あたり最大 10,000 トンの速度で積み込みます。この大量の重量が急速に流入すると、船体が歪み、完璧に管理しないと永続的なひっかかりやたるみが発生する可能性があります。デバラストシーケンスは、構造の平衡を維持し、船舶を荷重線制限内に維持するために、荷重速度と完璧に同期する必要があります。
船舶には、船級認定の高度な積載コンピューターを装備する必要があります。これらのシステムは、船体のたわみ、せん断力、曲げモーメントをリアルタイムで監視します。一等航海士はこのデータを使用して積載シーケンスを即座に調整し、端末と通信して注水の速度を落としたり、シフトしたりすることができます。これにより、構造上の過度の応力が防止され、港滞在全体を通じて船舶が安全な運航限界内に留まることが保証されます。
船舶の仕様とターミナルのインフラストラクチャが一致しないと、重大な運用上のボトルネックが発生します。港に到着しても、船が積み込み設備と接続できないことに気づくというリスクに直面します。喫水の制限により、満潮時に陸上積込み業者がハッチ カバーを取り除くことができない場合があります。荷下ろしグラブの到達距離が貨物倉の隅々まで届かない場合があり、貨物を取り除くには貨物倉内を手動でブルドーザーで移動する必要があります。
船舶の寸法を最終決定する前に、厳密な港湾互換性調査を実施する必要があります。満潮時と干潮時の両方のキール下のクリアランスを分析します。ギヤ付きトン数とギヤレストン数のどちらかを決定する際は、安全な作業荷重や最大到達距離など、ショア クレーンの正確な仕様を評価してください。正確な適合性調査により、多額の費用がかかる遅延や滞船請求を防ぎ、シームレスな貨物輸送を保証します。
鉄鉱石ばら積み貨物船は高度に専門化された資産であり、構造の完全性、比重管理、耐久性が一般的な貨物量の指標よりも優先される必要があります。標準的なバルカーは、高密度の鉱石に伴う局所的な応力や液状化のリスクに耐えることができません。意思決定の枠組みでは、安全性、クラス表記、ルートの互換性を何よりも優先する必要があります。
候補リストのロジックを最終的に決定するには: まず、特定のルート、海岸施設への依存度、および港の喫水制限を定義して、必要な正確な DWT を決定します。第二に、安全な航行を確保するために、代替のホールドローディング構造クラスを義務付けます。第三に、造船所の建造基準や中古船の整備履歴を厳しく監査する。
A: 主な違いは構造工学にあります。鉄鉱石運搬船は、狭い貨物倉、急傾斜の隔壁、および重く強化された二重底を特徴としています。鉄鉱石は穀物やセメントよりも比重がはるかに大きいため、鉱石運搬船は交互の保持荷重を安全に実行して厳しい曲げモーメントに対処できるように設計されています。
A: 標準的なばら積み貨物船には、高密度鉱石に必要な強化タンクトップと傾斜した隔壁形状がありません。標準的な幅の広い船倉に鉱石を積み込むと、弱い表面に大きな重量が集中し、重大な構造損傷を引き起こす危険があります。さらに、標準的な船倉では鉱石を適切に積み上げることができず、貨物の移動や液状化のリスクが高まります。
A: 鉄鉱石は非常に密度が高いです。すべての船倉に均等に荷重がかかると、重量が低くなりすぎ、激しく横揺れする「硬い」船が形成されます。船倉を 1 つおきに積み込むと、船の重心が上がります。これにより、よりスムーズなローリング期間が確保され、構造疲労が防止され、端末の操作が高速化されます。
A: 専用の鉄鉱石運搬船は通常 20 ～ 25 年間稼働します。ただし、排出作業中のグラブの大きな損傷や、特定の湿った鉱石の腐食性により、摩耗が加速される可能性があります。寿命を最大限に延ばすには、厳格なメンテナンスルーチン、保護コーティング、およびタイムリーな鋼材の更新が必要です。
A: ケープサイズおよび超大型鉱石運搬船 (VLOC) が世界の主要な深海貿易を支配しています。特別に強化されたパナマックス船は、港が制限されている航路にも対応します。ハンディサイズおよびハンディマックスの船舶は、喫水制限により大型船舶の入港が妨げられている地域または特殊な沿岸航路で運航されます。
A: DNV、ABS、ロイド レジスターなどの主要な IACS メンバーによって分類された船舶については、造船所の納入履歴を確認する必要があります。さらに、溶接自動化プロセス、ブロックの組み立て方法を監査し、最新の EEDI および CII 環境基準への準拠を検証します。
