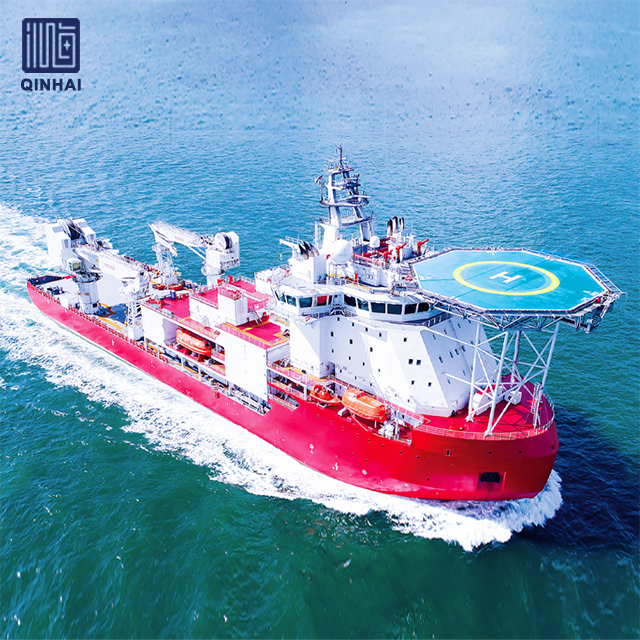

OSV デッキの積載能力 を理解することで、 オフショア物流キャンペーンの運用の多用途性、安全性プロファイル、商業的収益の可能性が決まります。甲板の強度の計算を誤ったり、船舶の仕様を誤って解釈したりすると、水上に重大な影響が生じます。運航者は、海洋操業中に構造的損傷、規制上の座礁、船舶の安定性の低下、プロジェクトの大幅な遅延などのリスクを負います。船舶を適切に評価するために単に面積だけを見ることはできません。真の評価を行うには、海洋工学の基礎をしっかりと理解する必要があります。点荷重と分散荷重の違いを理解する必要があります。ライブロードとデッドロードを区別する必要があります。調達前に、寸法強度、支流地域、船級協会の基準を評価することは交渉の余地がありません。この技術的評価により、コストのかかるミスを防止し、法規制への準拠を確保し、船舶が現代の海洋探査や建設の厳しい要求に安全に対応できることを保証します。
オフショア補給船は非常に多様なペイロードを輸送し、貨物の種類ごとに船の構造に固有の力がかかります。ドリルパイプと重いケーシングにより、大きなデッキセクション全体に大きな重量が分散されます。 DNV 2.7-1 規格に従って構築されたオフショア コンテナは、その全体重量が 4 つの小さな隅の鋳物に集中します。遠隔操作車両 (ROV) の普及、発射および回収システム (LARS)、および重機は、不十分な甲板メッキを突き破る可能性のある深刻な点荷重をもたらします。船舶は、これらの異なる貨物タイプに必要な特定のデッキ強度プロファイルを備えていなければなりません。 50 トンのアンカーハンドリングウインチの集中重量を甲板が支えられない場合、船舶は建造支援を行うことができません。運用の成功は、船舶の構造能力が、意図された積載質量と設置面積に適合するかどうかにかかっています。
現代のオフショア操業では、船舶の全体的な配置を一時的に変更する必要が頻繁にあります。事業者は多くの場合、追加のオフショア労働者、技術者、顧客代表者を収容するために一時居住区域 (TLQ) を設置します。これらのモジュールは船舶の運用プロファイルを大幅に変更します。これらは貴重な透明なデッキスペースを消費し、喫水線よりも高い位置にかなりの静的重量を加えます。さらに重要なのは、メインデッキ全体の荷重分散が変化することです。デッキ容量の計算では、これらの仮設構造物を考慮する必要があります。また、人員の体重、装備、人員を支えるのに必要な真水、必要な救命器具も考慮に入れる必要があります。これらの追加を考慮しないと、危険な過負荷シナリオや潜在的な荷重ライン違反につながります。
デッキ容量が不十分な船舶を調達すると、財務上および運航上の重大なリスクが伴います。重い荷物を弱いデッキに置くと、すぐに構造的な座屈が発生します。デッキプレートが歪み、縦補強材が変形し、デッキ下の横フレームが破損します。この構造的損傷により、海上保険契約は直ちに無効となり、船舶の船級証明書も無効になります。高価で時間のかかる鋼材の更新と火気の作業のために船舶を乾ドックに強制的に入れます。能力が不十分だと船舶の運用範囲が制限されます。重いドリルマッドスキップや大きな海中マニホールドを運ぶことができない船は、深海リグにサービスを提供することができません。この調整のずれにより、資産が座礁して収益が得られなくなり、用船者からの運航会社の評判が傷つきます。
デッキの総スペースと実際の耐荷重はまったく異なる指標です。船舶は 1,000 平方メートルの透明な甲板面積を誇る場合があります。デッキの定格が 1 平方メートルあたり 2 トンしかない場合、海洋での重労働作業ではその用途が大幅に制限されます。デッキが大きいからといって、貨物の載貨重量が大きくなるわけではありません。使用可能な面積は容積容量のみを決定します。耐荷重は質量を決定します。調達チームは、単なる面積よりも構造強度を優先する必要があります。小さくて重く強化されたデッキは、多くの場合、巨大で薄いメッキのデッキよりも運用上の価値が高くなります。安定性パラメータが許せば、強力なデッキに貨物をより高く積み上げることができますが、弱いデッキでは、補給の単一の軽い層に制限されます。
海洋設計者は、船体を設計する際に重量を 2 つの異なるカテゴリに分類します。死荷重は船舶自体の静的重量を表し、しばしば軽量船の重量と呼ばれます。これには、鋼鉄船体、常設隔壁、主エンジン、推進システム、および恒久的に取り付けられた甲板機器が含まれます。大きな構造変更が発生しない限り、死荷重は船舶の寿命を通じて一定のままです。活荷重は、デッキシステムが安全に支えなければならない可変重量を表し、船舶の総載貨重量の一部を形成します。これには、甲板貨物、一時的な機器モジュール、オフショア人員、移動物資が含まれます。海上操業中、活荷重は常に変動します。エンジニアは、死荷重構造を損なったり、最大許容喫水を超えたりすることなく、予想される最大活荷重をサポートできるように船舶の構造を設計します。
安全な積み込みと固定には、重量がどのようにデッキに移動するかを理解することが重要です。分布荷重、つまり均一分布荷重 (UDL) は、表面全体に重量を均等に分散します。これはトン/平方メートル (t/m²) で測定されます。パレット化された供給品、バルクバッグ、整然と積み重ねられたドリルパイプなどの標準的な貨物は、分散された荷重を及ぼします。点荷重または集中荷重では、非常に小さな設置面積に膨大な重量が集中します。 A フレーム、特殊なウインチ、クレーンの台座、重量物運搬モジュールのスチール製の脚などの重機は、厳しい点荷重を生み出します。高い分散荷重に対して定格されたデッキであっても、特定の設置面積にデッキ下の直接的なサポートが欠けている場合、厳しい点荷重がかかると破損する可能性があります。
| 積載タイプの | 定義 | 測定単位 | 典型的なオフショアの例 | 構造要件 |
|---|---|---|---|---|
| 分散負荷 (UDL) | 重量は広いデッキエリア全体に均等に分散されます。 | トン/平方メートル (t/m²) | ドリルパイプ、バルクバッグ、パレット化された供給品、木材。 | 厚いデッキプレートと堅牢な縦桁。 |
| 点荷重 | 非常に小さな設置面積に重量が集中しています。 | メートルトン (MT) またはキロニュートン (kN) | コンテナコーナー、重量ウインチ、Aフレーム、クレーンベース。 | デッキ下の柱または横ウェブ上で直接位置合わせします。 |
| 動的負荷 | 船の動き（上下動、縦揺れ、横揺れ）によって増幅される力。 | 静的重量に適用される G フォース乗数 | 荒天時の海上の貨物。 | 強化されたラッシングポイント、頑丈な固定グリッド。 |
デッキの真の強度は表面メッキの下にあります。メインデッキは、横方向のウェブフレームと縦方向の補強材の複雑なグリッドによって支えられています。海洋建築は支流域の概念に依存しています。この原則は、デッキメッキが重量荷重を特定のデッキ下の桁、柱、隔壁にどのように伝達するかを定義します。各垂直柱はその上の甲板の特定の支流領域を支え、その荷重を二重底と船体構造に伝達します。寸法とは、これらの構造用鋼部材の物理的寸法を指します。鋼板の厚さと材料グレードは最大定格荷重に大きく影響します。高張力鋼 (AH36 や DH36 など) を使用すると、造船所は船舶の軽量船のプロファイルに過剰な自重を追加することなく、より高い積載能力を達成できます。
デッキの動作容量の限界は、安全作業荷重 (SWL) として知られています。これは、通常の動作条件下でデッキ上に合法的かつ安全に設置できる最大重量です。 SWL は、鋼が実際に降伏または破損する点ではありません。エンジニアは船舶の設計に重要な安全要素を組み込みます。最終的な構造降伏強度は SWL よりもはるかに高くなります。この安全マージンは、金属疲労、時間の経過による腐食、海上での予期せぬ動的力を考慮しています。オペレーターは、デッキが余分な重量に耐えられると信じている場合でも、決して SWL を超えてはなりません。 SWL を超えると安全マージンが損なわれ、荒天時に致命的な故障が発生する危険性があります。
甲板の耐荷重は船舶の安定性と密接に関係しています。重い貨物をメインデッキの高い位置に置くと、船舶の垂直重心 (VCG) が高くなります。 VCG が高いと、船舶のメタセントリック高さ (GM) が低下し、船の安定性が低下し、上部が重くなり、激しい横揺れが発生しやすくなります。甲板上の貨物と甲板下の貨物のバランスをとる必要があります。船体タンクの低い位置に保管された燃料、真水、液体泥は、VCG を下げ、立ち直りレバーを改善するのに役立ちます。船舶が承認した無傷安定性および損傷安定性小冊子には、現在の甲板下のタンクレベルに基づいて、甲板上の貨物をどれだけ運ぶことができるかが正確に記載されています。
調達チームは、 オフショア供給船の技術仕様を検討する際に、正確な数値を確認する必要があります。マーケティング用のパンフレットや事前のセールスシートに頼ることはできません。クラスが承認した容量計画と一般取決め (GA) 図面を調べる必要があります。デッキ貨物の最大定格をメートルトン単位で確認します。特定のデッキ強度を t/m² で確認します。通気管や係留ボラードなどの障害物に注意して、明確なデッキエリアの寸法を確認してください。デッキの積載計画に細心の注意を払ってください。これは、重い点荷重に対して強化された特定のゾーンを強調しています。これらの認定された指標は、オフショア活動中に船舶が合法的に輸送およびサポートできるものを正確に決定します。
船舶は、積載線喫水（プリムソールマーク）によって規定される厳格な最大載貨重量制限の下で運航されます。甲板下の最大の液体と甲板上の最大の貨物を同時に運ぶことはできません。運用上のバランスが必要です。掘削リグに最大限の淡水、掘削水、海洋ガスオイル (MGO) が必要な場合は、ロード ラインの水没を避けるためにデッキ貨物の重量を減らす必要があります。逆に、重いケーシングパイプからなる巨大な甲板積載量を運ぶには、甲板下のタンクが部分的に空の状態で走行する必要があります。オペレーターは、国際的なロードライン規則への厳格な規制遵守を維持しながら物流効率を最大化するために、これらのトレードオフを毎日計算する必要があります。

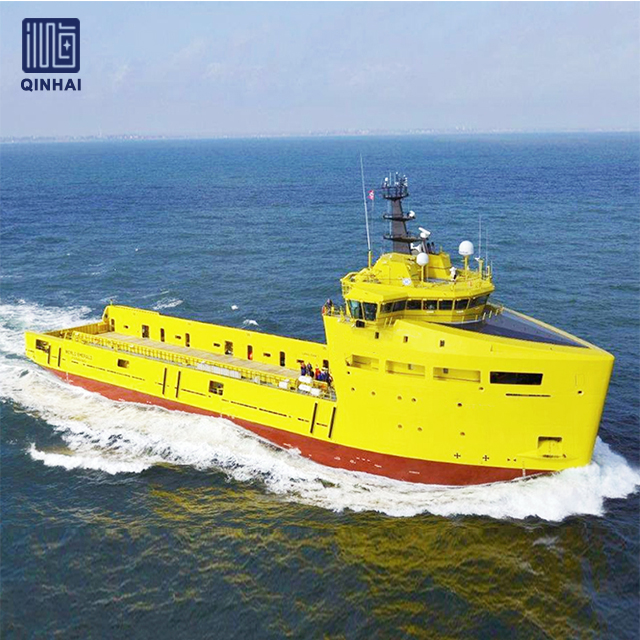

販売用の 85 メートルの洋上補給船 の技術的評価を考えてみましょう。この特定のクラスでは、通常、800 ～ 1,000 平方メートルの透明なデッキ エリアが提供されます。標準的なデッキ強度評価の範囲は 5 ～ 10 t/m² です。船尾セクションは、錨の取り扱い作業、曳航ウインチ、または重い海底建設機械をサポートするために、10 t/m² 以上に強化されることがよくあります。前部デッキは、軽量の供給品やパレット積みされた貨物の場合、5 t/m² と評価される場合があります。この特殊な構造プロファイルにより、85m クラスは深海のサポートや頑丈な海洋建設に非常に適しています。これらの特定の強化ゾーンを評価することで、船舶がプロジェクトの重量物の正確な要求を確実に満たすことができます。
販売用の中古 商船を評価するには 、厳格なデューデリジェンスと物理的検査が必要です。過去の構造損傷、地盤、または大規模な鉄骨更新を特定するには、過去のクラス記録を確認する必要があります。最新の超音波厚さ測定 (UTM) ゲージ レポートをリクエストします。 UTM レポートでは、デッキ メッキの正確な厚さが明らかになり、塩水による腐食や激しい機械的摩耗によって薄くなった領域が強調表示されます。鋼材が許容可能なクラス限界を超えて劣化した場合、当初の定格 5 t/m² のデッキはその重量を支えられなくなる可能性があります。過去の構造変更も調査する必要があります。未承認の溶接、甲板貫通、または間に合わせの固縛ポイントは、船舶の構造的完全性とクラスの地位を著しく損なうものです。
世界市場には数多くの造船オプションがありますが、品質は大きく異なります。精査するときは 中国のオフショア供給船サプライヤーを、建造品質、エンジニアリングの系統、および船級協会の順守に厳密に焦点を当ててください。一流の造船所は、ABS、DNV、ロイド レジスターなどの国際船級協会 (IACS) 規格に厳密に従って建造しています。鉄鋼調達プロセスの透明性が求められます。デッキ構造に使用される高張力鋼の産地、工場証明書、グレードを確認します。溶接手順、溶接工の資格、非破壊検査 (NDT) 記録を検査します。信頼できるサプライヤーは、デッキ構造がキールアップからすべての国際的な安全性と強度要件を満たしていることを証明する完全な文書を提供します。
既存の船舶が要件をほぼ満たしていても、デッキ容量が不足している場合があります。このような場合は、建設後にデッキ耐荷重をアップグレードできるかどうかを評価してください。改修には、デッキ下の柱を追加したり、より重い横ウェブを設置したり、鋼材を倍増または交換して特定のゾーンの板厚を増加したりすることが含まれます。これは複雑なエンジニアリング作業です。これには、造船設計者が支流の領域を再計算し、軽船の重量を更新し、安定性の指標を改訂する必要があります。船級協会は、熱間作業を開始する前に、すべての構造図を承認する必要があります。改修により、特定の用船要件に合わせて船舶をカスタマイズできるようになりますが、乾ドックでの時間が大幅に増加し、調達プロセスに資本支出が追加されます。
静荷重の計算は、船舶が防波堤から出た瞬間に大きく変化します。海洋環境では、厳しい動的荷重が生じます。船が波に遭遇すると、揺れ、縦揺れ、横揺れが発生します。これらの動きにより、デッキ貨物は急速に加速および減速されます。この加速により、動的増幅率 (DAF) として知られるデッキ構造にかかる力が増幅されます。 10 トンのコンテナは、デッキが下方に激しく傾き、その後上方に叩きつけられると、10 トンをはるかに超える力がかかります。エンジニアは初期の寸法設計でこれらの動的力を考慮しますが、オペレーターは構造上の損傷や荒天時の貨物の移動を防ぐために貨物を適切に固定する必要があります。
鋼甲板の保護は、船舶の耐用年数にわたって積載量を維持するために非常に重要です。オペレーターは、点荷重を分散し、鋼と鋼の摩擦を防ぐために、通常は厚い松材やオーク材などの耐久性の高い木材の外装を使用します。この木材層は、荷物の落下による衝撃を吸収し、防食塗装システムを保護し、荷物の滑りを防ぐ高摩擦表面を提供します。また、船舶には、配管、通気口、防波堤を保護するために、貨物の周囲に沿って重い鋼製のクラッシュ レールが装備されています。フラッシュマウントのタイダウングリッド、D リング、エレファントフィートが安全なラッシングポイントを提供します。適切な固定システムにより、荷物のズレを防ぎます。貨物が移動すると、制御されていない大規模な動的点荷重が発生し、簡単に甲板板に穴が開いたり、船舶が転覆したりする可能性があります。
船級協会は海洋構造の安全性を管理し、甲板の耐荷重に関する規則を定めています。彼らは、図面を確認し、鋼構造を検査することによって、建造中に船舶の甲板強度を証明します。この認証を維持するには、船舶の寿命を通じてその規則を厳格に遵守する必要があります。調査員は、年次調査と 5 年ごとの特別定期調査 (SPS) の際にデッキ構造を検査します。座屈、重度の腐食、コーティングの欠陥、および不正な改造がないかどうかを調べます。デッキ構造が劣化した場合、船級協会は船級条件を発行するか、船舶のロードライン証明書を完全に取り消します。この証明書がなければ、船舶は合法的に運航したり、保険を確保したり、用船契約を獲得したりすることはできません。コンプライアンスはオフショアの安全性と商業的実行可能性の基礎です。
OSV のデッキ耐荷重には、構造工学、活荷重と死荷重の計算、船舶の安定性、動的な海洋環境の継続的な評価が必要です。調達チームは面積を超えて、基礎となる構造グリッドを評価する必要があります。検証可能な IACS クラス証明書と、予想される最も重い貨物に適した t/m² 定格を備えた船舶を優先します。堅牢なデッキ下の構造的完全性により、長期にわたる運用の成功が保証されます。
A: 中型 OSV の標準的なデッキ耐荷重は、通常 1 平方メートルあたり 5 ～ 10 トン (t/m²) の範囲です。この評価は、船舶の特定の設計、甲板下のフレーム、および意図された運用プロファイルに大きく依存します。後部セクションは、多くの場合、重工事のため、より高い容量に強化されます。
A: 点荷重は、重いウインチやコンテナのコーナーなど、非常に小さな設置面積に集中する重量です。デッキ下の柱上に特定の構造位置合わせが必要です。分散荷重により、デッキ プレートと縦方向の桁の全体的な強度に依存して、積み重ねられたパイプなどの広い領域に重量が均等に分散されます。
A: 死荷重は、船舶自体の構造、エンジン、永久隔壁の固定静的重量です。活荷重とは、動作中にデッキがサポートしなければならない可変重量を指します。これには、甲板上の貨物、一時的な宿泊モジュール、オフショアの人員、およびシフト機器が含まれます。
A: はい、構造補強によりアップグレードが可能です。造船所は、甲板の下に柱を追加したり、甲板プレートの厚みを増やしたりできます。ただし、追加された鋼材は重心に影響を与えるため、これには広範な工学分析、船級協会の必須承認、および船の安定性ブックレットの再計算が必要です。
A: 船級協会は、建設前に詳細な構造図、寸法計算、支流地域の荷重経路をレビューすることで強度を検証します。製造中に、物理的な検査と非破壊検査が行われます。構築後は、定期的な物理検査と特別調査時の超音波厚さ測定を通じて、継続的な完全性を検証します。
A: デッキ容量を超えると、局所的なデッキの座屈やデッキ下のフレームの破損が発生します。これにより、船舶の防水性が損なわれ、海上保険が無効になり、安定性に重大な危険が生じます。高価な乾ドックの修理のために即時ダウンタイムが強制されます。
A: 重いデッキ貨物により、船舶の垂直重心 (VCG) が上昇します。 VCG が高くなるとメタセントリック高さが減少し、容器がトップヘビーになります。このため、船は荒天時に激しい横揺れや転覆の可能性を大幅に受けやすくなり、安全に輸送できる貨物の総量が制限されます。
