重く特大の機器をオフショアリグに移送する際の物理的な制限により、オフショア物流における重大な運用上のボトルネックが生じます。リグサポート作業を計画する場合、デッキの空きスペースは総載貨重量トン数 (DWT) よりも価値があることがよくわかります。オープンデッキスペースとデッキ下の収納スペースの比率の計算を誤ると、非効率な港の折り返しが発生し、積載量の制限が課せられ、航海ごとの燃料消費量が増加します。最終的に、これによりプロジェクトのスケジュールが損なわれ、掘削スケジュールが混乱します。を分析することは、艦隊管理者にとって不可欠です。 オフショア補給船の甲板面積 と構造上の荷重制限および甲板下のタンク容量これらの仕様は、世界的な市場サイクルの変化と特定の地域の運用ニーズに照らして評価する必要があります。これにより、選択した船舶はオフショア建設のピーク時にスペースの制約に陥ることなく、強力なライフサイクルリターンを実現します。

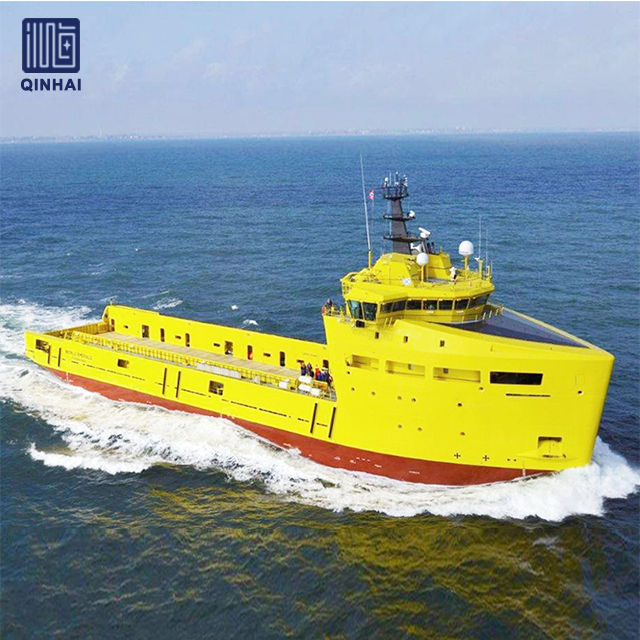

クリアデッキエリアは、宿泊ブロックの後ろの貨物積み付けに利用できる正確な使用可能な平方メートルを表します。このスペースは、アフトデッキの合計寸法から機械のケーシング、換気トランク、クラッシュレール、および必須の安全避難場所の設置面積を差し引くことによって測定されます。この指標は、船舶が沖合施設まで輸送できるコンテナ化されていない嵩張る貨物の量を決定します。海洋掘削作業は、この連続した平らな空間に大きく依存しています。標準的な掘削活動では、40 フィートのドリルパイプ、重い海洋ライザー、かさばるケーシングストリングを設置するための広大なエリアが必要です。オフショアの建設段階では、海底インフラ、重いマニホールド、特殊な化学薬品の運搬用のスペースが必要です。この設置面積を最大化することは、物流効率の向上に直接つながります。平方メートルが増えるごとに、遠隔の海洋施設に供給するために必要な航海の回数が減ります。
船舶の設計者は、物理的な障害物を取り除くためにメインデッキのレイアウトを最適化します。突出金具のないフラッシュデッキにより、柔軟な荷物の配置が可能です。貨物プランナーは、船舶が港に到着する前に、この空きスペースを利用して正確な積み込み計画を立てます。スペースを効率的に利用することで、陸上のクレーンオペレーターやデッキクルーが安全に機器の積み降ろしを行うことができます。重いチェーン、ダンネージ、空気圧テンショナーを使用して貨物を固定するための十分なスペースをラスタバウトに提供します。使用可能な面積は、船舶の 1 日あたりのチャーター料金と直接相関します。用船者は、ケーシングの継ぎ目を追加したり、泥飛びを追加したりできる船舶には常に割増料金を支払います。
スペースだけでは貨物の積載量は保証されません。デッキの強度指標によって、水上での実際の有用性が決まります。分類規則は、基礎となる鋼構造に基づいて重量甲板貨物の制限を規定します。標準的な供給容器は 1 平方メートルあたり 5 ～ 10 トンをサポートします。大容量容器は、25 kN/m² を超える強化領域を備えています。造船設計者は、激しい点荷重に対処できるようにメインデッキを強化します。重機、クローラー クレーン、および集中したモジュール重量には、堅牢な甲板下のフレームが必要です。この補強により、50 トンの海底木を木材ダンネージに降ろす際のデッキの座屈が防止されます。これにより、動的な海況下でも船体ガーダーの強度が損なわれないことが保証されます。
造船所は、これらの高い耐荷重能力を達成するために、甲板メッキに高張力鋼を利用しています。横方向および縦方向のフレーム システムにより、重い貨物の重量が船舶の内部構造全体に分散されます。重量物を持ち上げる特殊なエリアは、多くの場合、スターン ローラー付近または船体中央部に指定されます。これらのゾーンは、海底機器からの極端な点荷重に対応します。オペレーターは、大型貨物を積み込む前に、これらの構造上の制限を確認する必要があります。デッキ強度を超えると、船舶の構造的完全性が損なわれます。デッキプレートを曲げ、デッキ下の配管を損傷し、船級協会の規則に違反します。巨大なコンプレッサースキッドをデッキのどこかに単純に落とすことはできません。指定された強力なポイントに設置する必要があります。
甲板上の貨物は常に甲板下の貨物と相互作用します。パイプとコンテナは喫水線より高い位置にあり、振り子の巨大な重りとして機能します。甲板下のタンクには、燃料、淡水、液体泥、ドライバルク、化学薬品が保管されています。重い貨物を甲板上に積み上げると、船舶の重心 (KG) が上方に移動します。安全なメタセントリック高さ (GM) を維持するには、正確なデッキ下のバラストが必要です。液体貨物の分配は、デッキ荷重に対するカウンターウェイトとして機能します。運航者は航海の各段階で安定性の条件を計算する必要があります。輸送中に燃料と水を消費すると、船舶の安定性プロファイルが変化します。乗組員がバラスト水を汲み取らずに液体泥を汲み出しすぎると、完全に安定して港を離れた船舶がリグに到着するまでに危険なほど柔らかくなる可能性があります。
規制の定義では、OSV の機能が厳密に定義されています。 USCG と国際機関は、デッキ貨物の規則をばら積み貨物輸送から分離しています。適切な貨物計画により、船舶が無傷および損傷の安定性基準に準拠していることが保証されます。船長は高度な積載コンピューターを使用して、最初のクレーン吊り上げ前に貨物の分配をシミュレーションします。液体の泥とバラスト水のレベルを調整して、甲板の重い荷重を補います。この動的バランスにより、船舶は厳しい気象条件でも安定した状態を保つことができます。デッキに重いドリルカラーが詰め込まれている場合、下部タンクは水中で船を堅く保つのに十分な重量を支える必要があります。
全長 (LOA) とビームは、利用可能なデッキ スペースに直接変換されます。地球規模のサイクルの変化は、特定の船舶サイズの需要に影響を与えます。を確認すると、 オフショア補給船の技術仕様 寸法がどのように能力を決定するかがわかります。販売されている長 さ 85 メートルの海洋補給船は、 現代の深海運用の主要なベンチマークとして機能します。長さ約 280 フィートの船舶では、通常、800 ～ 1,000 平方メートルの透明な甲板が得られます。これは、DWT 4,000 ～ 5,000 トンに相当します。多くの場合、市場の需要によって、事業者が最大 DWT と最大デッキ面積のどちらを優先するかが決まります。ビームを幅広にすると、標準的なパイプ ラックを並べて収納できるため、単純に長さを延長するよりも多くの場合、より多くの利用可能なスペースが得られます。
掘削サイクルのピーク時には、広大な甲板面積を備えた船舶の需要が急増します。深海リグは大量のドリルパイプとケーシングを消費します。オペレーターは、掘削作業の中断を避けるために、これらの物質を 1 回の航海で配送できる船舶を必要としています。逆に、建造段階では、重いモジュールに対して高い甲板強度を備えた船舶が優先されます。これらの市場力学を理解することは、フリート管理者が資産を最適化するのに役立ちます。適切なディメンション クラスを選択すると、高い使用率が保証されます。これにより、オフショア プロジェクトのさまざまな段階にわたって収益創出が最大化されます。掘削リグ用の泥スキップの運搬から、パイプ敷設船用の海底マニホールドの運搬まで、ピボットできる船が必要です。
ポートサイクルの運用の現実は要求が厳しく、容赦がありません。 280 フィートの OSV の場合、標準的な所要時間は 24 ～ 36 時間です。乗組員は、到着するリグの返却品を甲板全体に積んで降ろさなければなりません。これには、多くの場合、空の化学薬品のトート、破損したドリルビット、ゴミスキップが含まれます。彼らはデッキを徹底的に掃除して、滑りやすい掘削泥を取り除きます。次に、アウトバウンドのドライバルク、泥、新しいデッキ貨物を積み込みます。遮るもののない直線的なデッキ レイアウトにより、ショア クレーンのリフトが最小限に抑えられます。ロード時間が大幅に短縮されます。納期の短縮により、運用コスト (OPEX) が直接削減されます。効率的なデッキ物流により、船舶は海上で海上ガス油を燃やして岸壁で待機するのではなく、日当料金を得ることができます。
港湾施設は厳しいスケジュールで運営されています。荷役の遅れは、オフショア分野全体に連鎖的な物流のボトルネックを引き起こします。適切に設計されたデッキレイアウトにより、海岸クレーンは最大限の効率で動作できます。明確な見通し線と論理的な貨物ゾーニングにより、機器の二重取り扱いを防ぎます。標準のポート ターンアラウンド シーケンスは、厳密な動作順序に従います。
乗組員は、バルクホースが液体の泥を甲板の下に同時に移送しながら、出港する貨物を迅速に確保できます。この同期した運用により、高性能の海洋供給船が定義されます。これは、艦隊のロジスティクス全体においてデッキ設計が非常に重要であることを強調しています。デッキに障害物が多すぎると、クレーンのオペレーターは速度を落とさなければならず、港湾作業全体がさらに何時間も長引きます。
商船の種類 によって、 中核機能に基づいてデッキスペースが割り当てられます。 PSV は純粋な貨物輸送のために後部デッキスペースを最大化します。船尾まで続く平らで障害物のない表面が特徴です。 AHTS 船舶は重機を収容するために貨物スペースを犠牲にしています。牽引ウインチ、スターンローラー、シャークジョー、牽引ピンは貴重なデッキスペースを消費します。この基本的な設計の違いにより、現場での運用上の役割が決まります。 AHTS が、まったく同じ長さの PSV と同じ体積のパイプを運ぶことは期待できません。
PSV は、オフショア設置の主要な物流要員として機能します。広大なデッキは、食品コンテナから巨大な噴出防止装置まで、さまざまな貨物プロファイルに対応します。 AHTS 船舶はリグの移動とアンカーの取り扱いに重点を置いています。貨物を輸送することはできますが、収容ブロックのすぐ後ろにある巨大なウインチ ハウジングにより、その能力は大幅に減少します。オペレーターは、特定のミッション要件に基づいて正しい船舶タイプを選択する必要があります。純粋な供給のために AHTS を導入すると、深刻な物流効率の低下が生じます。
| 運用機能 | プラットフォーム供給船 (PSV) | アンカーハンドリングタグ供給船 (AHTS) |
|---|---|---|
| 一次フィールド関数 | 貨物輸送とリグ供給 | 曳航、アンカーの取り扱い、リグの移動 |
| クリアデッキエリア | 最大化 (通常 800 ～ 1000+ m²) | デッキ機械の設置面積により削減 |
| デッキの障害物 | ミニマルなフラッシュデッキデザイン | ウインチ、スターンローラー、シャークジョー、牽引ピン |
| 貨物の多用途性 | 高 (パイプ、コンテナ、重いモジュール) | 中程度（機械の配置によって制限される） |
| ターンアラウンドスピード | 高速 (陸上クレーンの操作に最適化) | 遅い（複雑なデッキレイアウトでは慎重に持ち上げる必要があります） |
MPSV は、標準的な供給ボートとは異なる方法でデッキエリアを利用します。これらには、海中クレーン、ROV 発射および回収システム (LARS)、ムーンプールが統合されています。この機器はかなりの面積を消費します。生の貨物の積載量は減少しますが、専門的な介入能力は増加します。建設と海底メンテナンスには、これらの特殊なデッキ レイアウトが必要です。 MPSV は、100 トンのマニホールドを水深 2,000 メートルの海底に降ろすなど、標準的な供給船では実行できない複雑なタスクを実行します。
重量海中クレーンの統合には、大規模なデッキ補強と台座基礎が必要です。ムーンプールは連続した甲板表面を破壊するため、船体の強度を維持するには慎重な構造補償が必要です。 ROV の格納庫と制御キャビンはデッキの主要なスペースを占めています。フリート管理者は、MPSV が要求する高い日中料金と貨物スペースの損失とのバランスをとらなければなりません。これらの船舶はオフショアの多用途性の頂点を表しますが、その甲板物流には綿密な計画が必要です。積み込まれるすべての機器は、ムーンプールとクレーンのスイング半径を中心にマッピングする必要があります。
オペレーターは、「重量を量る前に作業を行う」というリスクに常にさらされています。これは、船舶が最大 DWT に達する前に物理的な甲板スペースを使い果たす場合に発生します。空のコンテナや軽量のケーシングなど、密度が低くてかさばる貨物は、この非効率の原因となります。甲板下のタンクが空であるということは、船舶が潜在的な収益を下回って運航していることを意味します。逆のリスクは、非常に重くて密度の高い貨物を甲板に積み込みすぎることです。過度の重量は過度の喫水と乾舷の減少につながります。過酷な気象環境では安定性が損なわれます。適切な貨物計画により、このような危険なシナリオを回避できます。
適切な乾舷を維持することは、厳しい規制要件です。甲板に過負荷がかかると、船が水中に深く押し込まれます。これにより、荒波時に緑水が甲板に押し寄せる危険性が高まります。これは甲板上で作業する乗組員の安全と貨物の固縛の完全性を脅かします。船体上のロードラインマークは最大喫水制限を明確に示しています。船長は、船舶がこれらの重要な安全パラメータを決して超えないようにする最終的な責任を負います。喫水マークが水中に沈むと、船は航行できなくなります。
後部デッキにコンテナを 3 段まで積み上げると、広大な帆エリアが形成されます。この風損は船舶の動的測位 (DP) システムに影響を与えます。スラスターは、横風に対してステーションを維持するためにより懸命に働かなければなりません。オペレーターは、船舶の環境性能プロットを計算する際に、デッキ貨物の高さを考慮する必要があります。高甲板の貨物も後部管制所からの視界を妨げます。船長は、リグ付近での近接操縦中に、CCTV カメラと甲板員無線を利用して船尾を監視します。
デッキ貨物の固定には厳格な船級協会の規則が適用されます。 ABS、DNV、および KR は、デッキのメッキとラッシング ポイントに特定の構造要件を強制します。貨物エリアに面した機械スペースには、重量鋼製クラッシュバリアなどの特殊な保護が必要です。安全要件により、乗組員の明確な航行経路が決まります。満載のデッキでは、波が船尾を破った場合に乗組員が退却できるように、安全な避難場所と避難経路を維持する必要があります。強制的な救済能力は重要です。自由港は、閉じ込められた水の自由表面効果による壊滅的な安定性の損失を防ぐために、緑水を甲板から迅速に除去する必要があります。
船級協会はデッキ構造の定期検査を義務付けています。検査員は、以前の重量物リフトによる腐食、金属疲労、座屈をチェックします。 D リングやフラッシュ ソケットなどの貨物固定ポイントは、厳格な引っ張りテストを受けています。船舶の安全管理システムにより、貨物の固縛の正確な手順が規定されています。これらの規制に従わない場合、港湾管理当局により即時拘留されます。安全マージンは、コンテナをもう 1 つ追加するよう求める傭船者からの商業的圧力に関係なく、そのまま維持されなければなりません。
中国のオフショア補給船メーカーを 評価するには、 厳格な枠組みが必要です。複雑な鉄鋼加工における実績に注目してください。デッキ補強は精密なエンジニアリングを必要とする高度に専門的な技術です。造船所は、北海の防寒対策や西アフリカの冷却強化など、地域の操業ニーズに合わせて設計を適応させる必要があります。デッキメッキに高張力鋼を指定することが重要です。造船所が重い甲板荷重に関する厳しい国際分類基準を満たしていることを確認します。船体建造中の品質管理により、長期にわたる構造の完全性が保証されます。
調達チームは造船所の溶接手順を監査する必要があります。非破壊検査 (NDT) により、重要なデッキの継ぎ目の完全性が検証されます。造船所は、フラッシュデッキフィッティングと頑丈なクラッシュバリアの設置に熟練していることを証明する必要があります。カスタマイズ オプションにより、オペレーターは船舶を特定の用船要件に合わせて調整できます。これには、船舶の重心を最適化するために甲板下のタンク容量を変更することが含まれます。実績のある造船所は、アフターマーケットの構造変更を必要とせずに、過酷なオフショア環境にすぐに配備できる船舶を提供します。
初期資本支出 (CAPEX) と長期的な OPEX 節約のトレードオフを分析します。甲板面積が大きくなると、鉄鋼と造船所の労働力に対する初期投資がより多く必要になります。ただし、船舶の耐用年数にわたってより高いペイロード効率を実現します。港湾のターンアラウンドが短縮され、必要な航海回数が減少することで、実質的なライフサイクル価値が生まれます。旅行ごとの貨物を最大化することで、配送トンごとの燃料消費量が削減されます。この効率性により長期的な収益性が向上し、サプライチェーンの排出量削減に注力している大手石油会社にとって、この船舶はより魅力的なものとなっています。
最適化されたデッキレイアウトで設計された船舶は、ダウンタイムが少なくなります。荷役作業がスムーズに進み、甲板設備や固縛装置の磨耗が軽減されます。多様な貨物プロファイルを輸送できるため、この船舶はさまざまな市場サイクルにわたって使用可能であり続けます。艦隊運営者は購入価格以外にも目を向ける必要があります。彼らは、20 年の耐用年数にわたって船舶の収益の可能性を評価する必要があります。優れたデッキロジスティックスは、世界のオフショア市場において明確な競争上の優位性をもたらします。
A: 標準制限は通常、5 t/m² から 10 t/m² 以上の範囲です。ハイスペックの船舶は、重機、クローラー クレーン、および巨大な建設モジュールを安全にサポートするために、多くの場合 25 kN/m² を超える強化領域を備えています。
A: DWT は総重量容量を表しますが、デッキ面積は低密度でかさばる貨物の体積を決定します。オペレーターは、最大重量制限に達する前に「キューブアウト」を避けるために、重量とスペースのバランスを注意深く調整する必要があります。
A: PSV は、純粋に最大限の貨物輸送を目的として設計された、透明で遮るもののない後部デッキを備えています。 AHTS デッキは、曳航ウインチ、船尾ローラー、アンカーハンドリング機械などで大幅に改造されており、全体の貨物スペースが大幅に減少しています。
A: はい。重い甲板貨物を運ぶと、船の重心が上がります。甲板下のタンクは、バラストとして機能し、安全な安定マージンを維持するために、多くの場合、真水、燃料、または液体泥を満杯にしておく必要があります。
A: クリアなデッキ面積、デッキ強度指標、液体泥の容量、および乾式バルク容量を探してください。水クリアランスに対する適切な緩和能力を確保し、安全な海上操業のための動的位置決めクラスを検証します。
A: 標準的な 280 フィートの船舶では、通常、入港までに 24 ～ 36 時間かかります。この要求の厳しいサイクルには、リグ返却の荷降ろし、甲板の清掃、流出するバルク液体と新しい甲板貨物の積み込みが含まれます。
